Ultraschall­prüfsysteme​

Standard und kundenspezifische Ultraschallprüfsysteme – vom Laborprüfgerät bis hin zu Industrie 4.0 fähigen, vernetzten, produktionsbegleitenden Inline Prüfsystemen.

jetzt beraten lassen
Kontaktformular
Ultraschall-Lösungen

Unsere Prüfsystemlinien​

Wir bieten Ihnen ein breites Spektrum an Ultraschall-Prüfsystemlösungen für die zerstörungsfreie Werkstoffprüfung Ihrer Bauteile und Materialien: Bewährte Standard-Ultraschallprüfsysteme für die produktionsbegleitende Inline sowie Offline Prüfung, individuell auf Ihre Anforderungen angepasste PROline Hochleistungs-Ultraschallprüfsysteme, intelligente Prüfsysteme mit Industrie 4.0 Vernetzung, Geräte für die Schweißpunktprüfung, mechanische Scanner sowie auch Prüfköpfe und Verbrauchsmaterialien.

für die manuelle oder robotergesteuerte Prüfung von Schweißpunkten und Längsnähten in der Produktion. Eine farbliche Tiefendarstellung des Schweißpunktes als D-Bild macht die Schweißpunktqualität „sichtbar“. Durch die hohe Benutzerfreundlichkeit, den automatischen Bewertungsvorschlag und die bildgebende Ergebnisdarstellung ist der Schulungsaufwand gering.

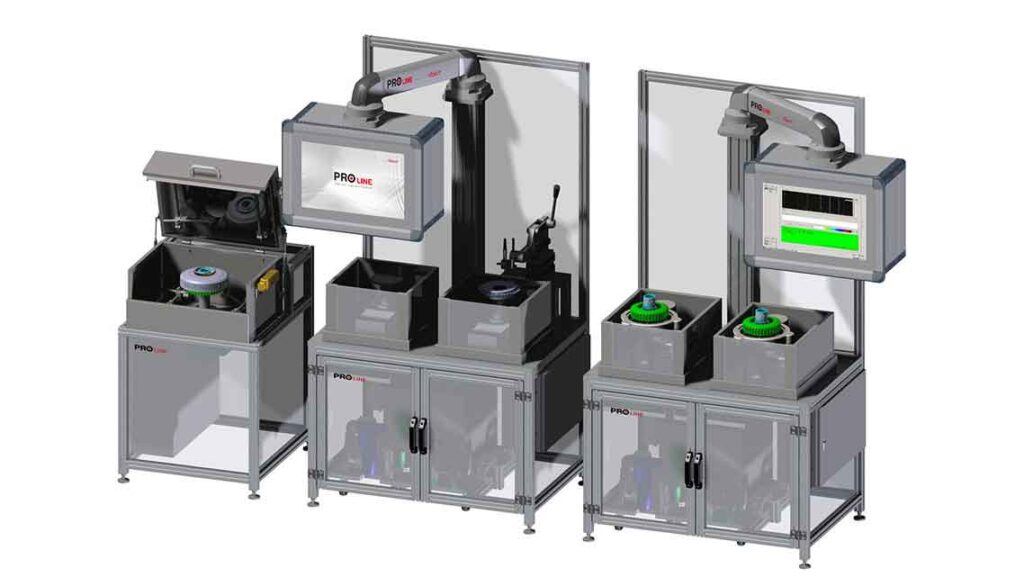

Unsere PROline Ultraschall­prüfgeräte und -systeme können als stand-alone Variante oder zur auto­matisierten 100% Prüfung im Sinne von Industrie 4.0 direkt in die Produktions­linie integriert werden.

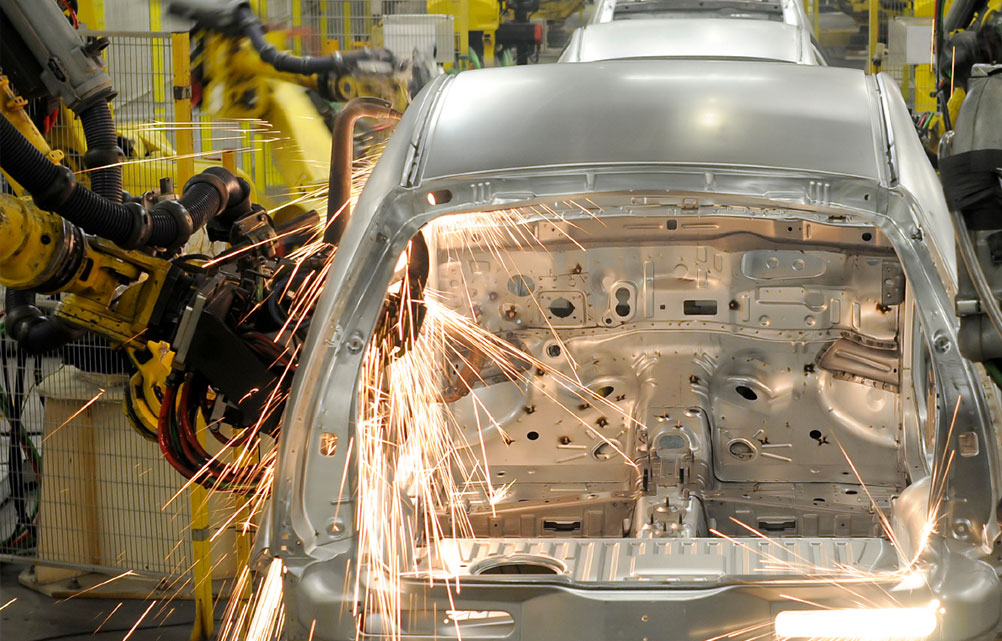

Produktionsbegleitendes Inline Schweißpunktprüfsystem, welches die Schweißqualität bereits während des Schweißprozesses durch Sensoren in den Schweißzangen überwacht.

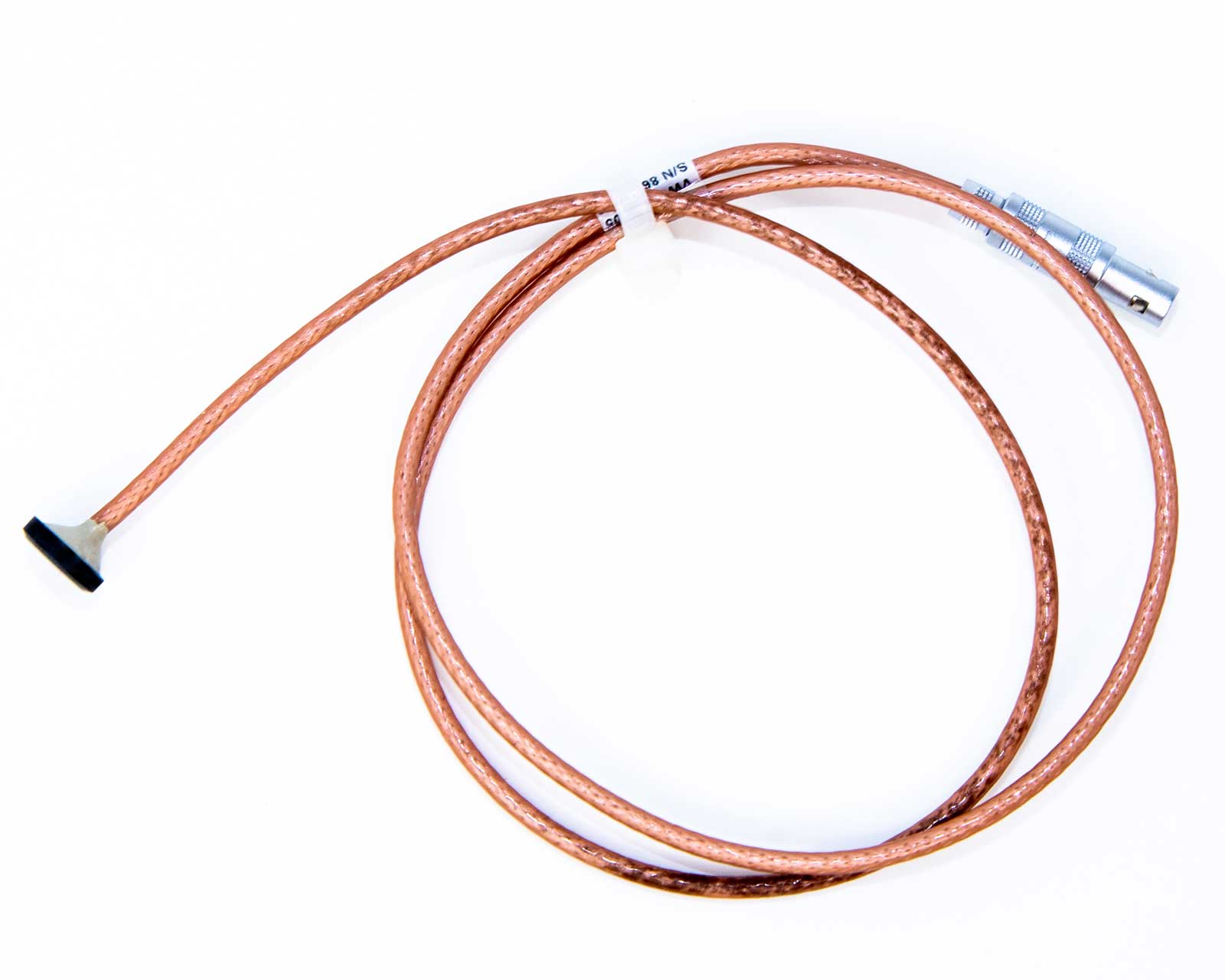

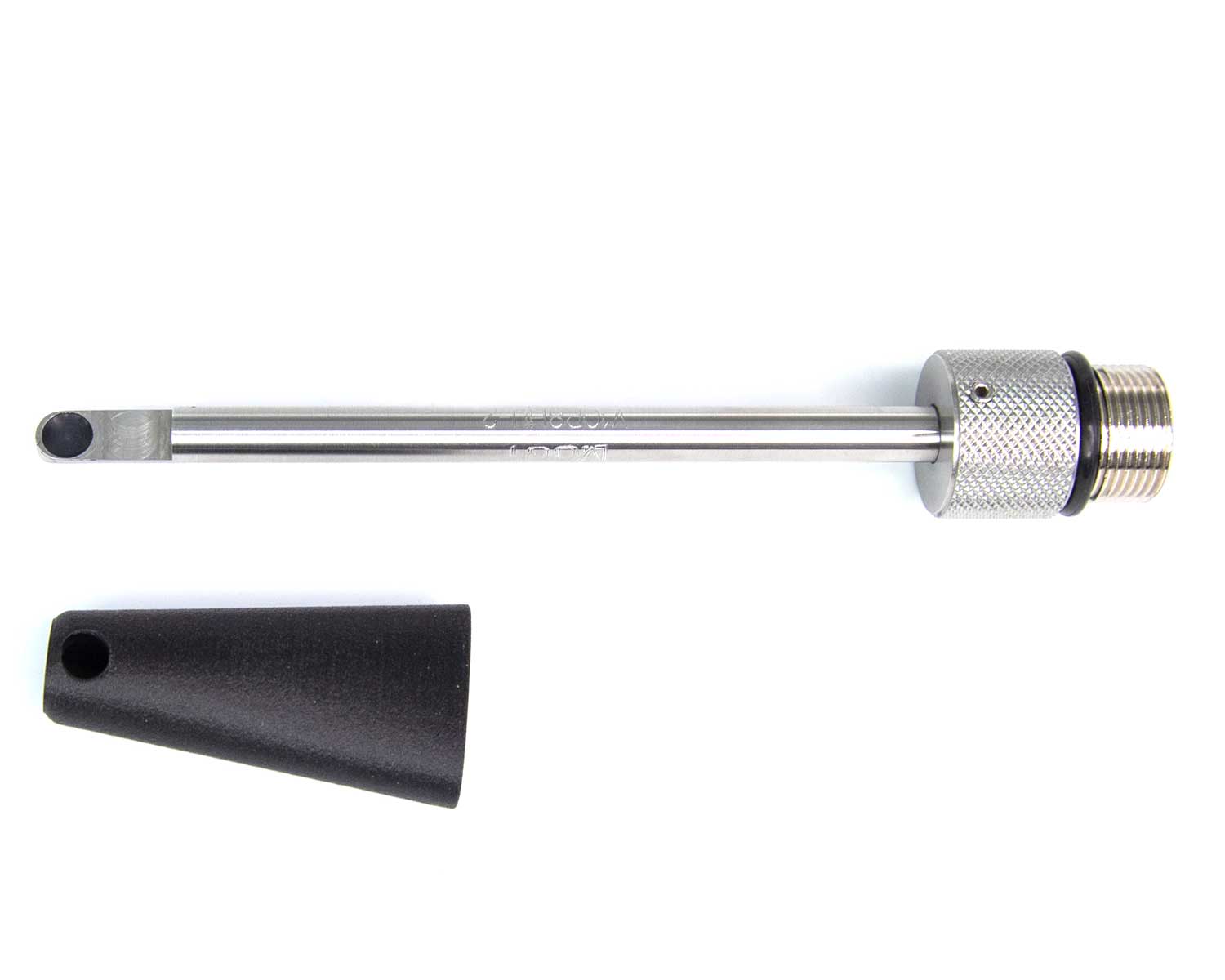

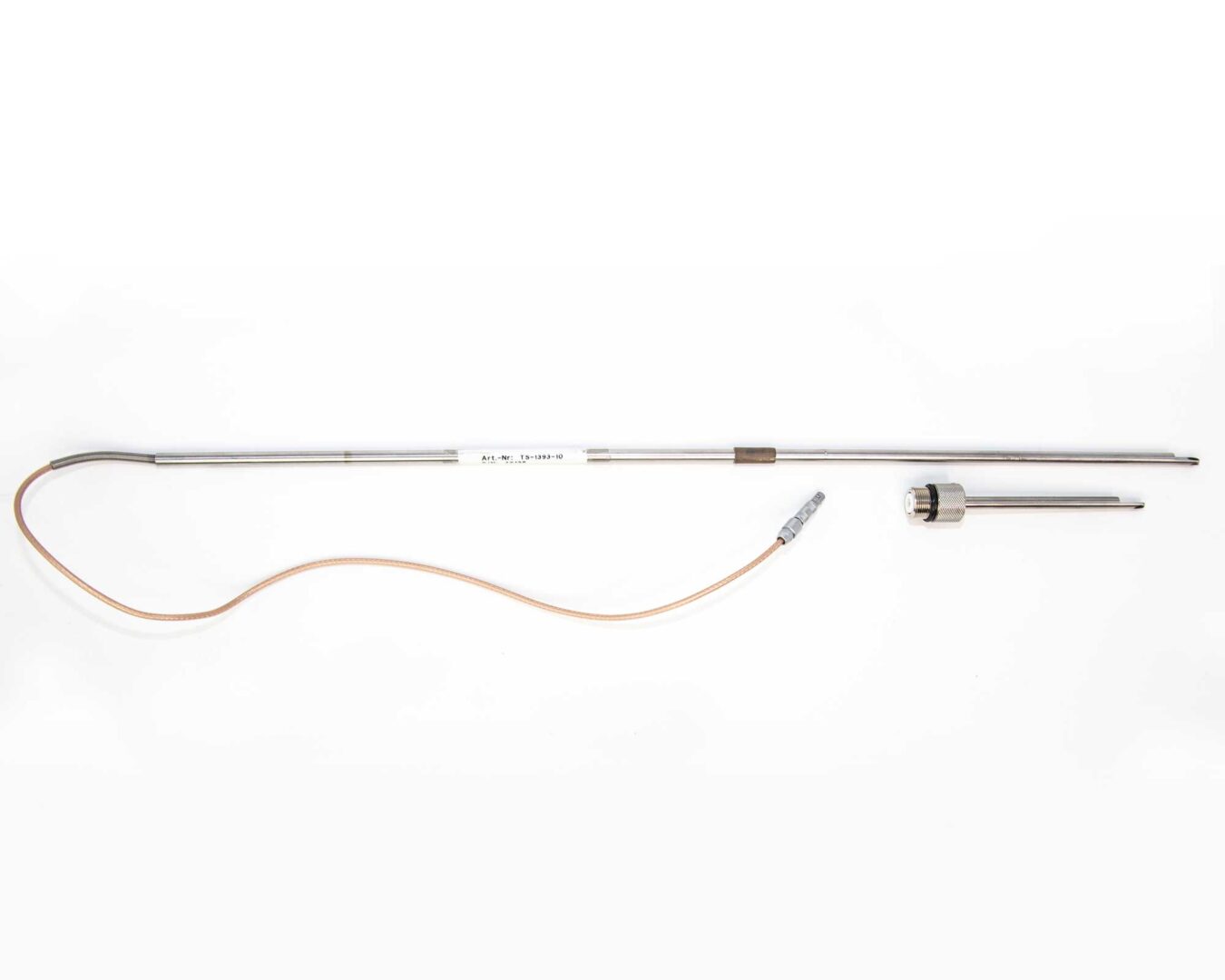

Hochwertige Prüfköpfe für die manuelle und automatisierte Ultraschallprüfung, Zubehör wie Winkelspiegel und Bubbler sowie Verbrauchsmaterialien. Sonderlösungen möglich.

Ultraschall-Lösungen

Ultraschallprüfgeräte und -systeme für die zerstörungsfreie Prüfung (ZfP)

Ultraschallprüfsysteme nutzten die physikalische Eigenschaft von Schall. Schallwellen besitzen die Eigenschaft, dass sie an sog. Grenzflächen reflektiert werden. Grenzflächen können Übergänge von einem Medium in ein anderes sein, z.B. von Stahl zu Luft oder vom Grundmaterial zu Einschlüssen in den Materialien. Dabei arbeiten alle Ultraschallprüfgeräte und Ultraschallprüfsysteme vollkommen zerstörungsfrei. Das bedeutet, dass die Werkstoffprüfung mittels Ultraschall keinen zusätzlichen Ausschuss produziert.

Die Ultraschallprüfgeräte und -systeme werden vor allem für die Qualitätsprüfung von Vormaterialien als auch Endprodukten genutzt. Dabei werden sowohl Stichprobenprüfungen als auch 100%-Prüfungen des Materials durchgeführt. Es können metallische Werkstoffe sowie auch Kunststoffe (z.B. CFK-Bauteile) untersucht werden. Ultraschall eignet sich ideal u.a. für die Prüfung von Fügeverbindungen (z.B. Schweißnähte) auf Risse und von Materialien auf Volumenfehler, von Löt- und Beschichtungsverbindungen auf Haftungsqualität und von Wanddicken.

Zur Ankopplung des Schalls an das Bauteil wird ein Medium, meist Wasser oder Gel, benötigt. Je nachdem wie wassersensitive Ihr Bauteil ist, arbeiten unsere Ultraschallprüfsysteme mit Tauchtechnik, lokaler Tauchtechik (Bubblertechnik), Squirtertechnik Pfützentechnik und Kontakttechnik.

Wir bieten Ihnen diverse Ultraschallprüfsysteme für vielfältige Einsatzmöglichkeiten in diversen Größen. Ein Ultraschallprüfgerät für die Integration in Ihre eigenen Systeme als OEM Lösung, Standardprüfsysteme für Produktion und Labor, Ultraschallprüfsysteme für die Offline Prüfung sowie auch die Prüfung innerhalb der Produktionslinie, ein speziell für die Automobilindustrie entwickeltes Schweißpunktprüfgerät und ein voll-automatisiertes Inline Schweißpunktprüfsystem.

Unsere Ultraschallprüfsysteme können manuell, mechanisiert teil- oder vollautomatisiert betrieben werden. Sie sind Industrie 4.0 tauglich und werden branchenübergreifend für eine kostenbewusste Bauteilprüfung in der Aerospace-, Automotive- oder metallverarbeitenden Industrie eingesetzt.

Auch dienen sie der Analyse von Materialien in der Forschung und Entwicklung oder im Qualitätslabor. So werden Reinheitsgradmessungen, Gefügebeurteilungen als auch die Prüfung auf Mikro- und Makrorisse mit Ultraschall durchgeführt.
