PHAsisNEO für die manuelle Schweißpunktprüfung

Ultraschallprüfgerät für die schnelle und präzise Prüfung von Füge­verbindungen in der Produktion, speziell Schweißpunkte und kurze Strichschweißnähte (z.B. Arplas®)

Informationen anfordern

manuelle Prüfung

PHAsisNEO Schweißpunktprüfsystem

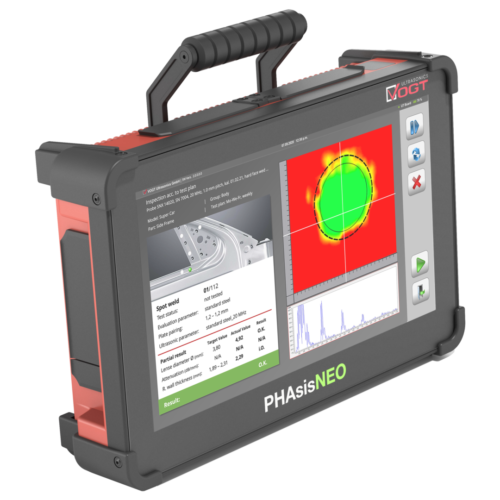

PHAsisNEO_test-result

Für die präzise Prüfung von widerstands­ geschweißten Punkten von Stahl- und Aluminium haben wir das mobile Ultraschall­ prüfgerät PHAsis® entwickelt. Es ersetzt die zerstörende Hammer & Meißel Probe. PHAsis® ist das erste Phased Array Schweißpunkt­prüfgerät (PAUT) mit einer physikalischen Auflösung des Schweißlinsen­durchmessers genauer als 0,35 mm. Es eignet sich ideal für die Prüfung von 2- und 3-Blechverbindungen mit einer Einzelblechstärke von 0,6 – 5mm. PHAsis® wurde speziell für den zeitsparenden Einsatz in der Produktion entwickelt. Neben der manuellen Prüfung eignet es sich auch für den Einsatz mit Robotern.

  • Bildgebend

    Phased Array Technologie für eine einfache und sichere Prüfung.

  • Präzise

    729 virtuelle Prüfköpfe und eine physikalische Auflösung genauer als 0,35 mm

  • > 25 Jahre Erfahrung

    in der Schweißpunkt­prüfung vereint in PHAsis

  • Freie Prüfung

    Mit wenigen Klicks sofort prüfen dank mit­gelieferter Parametersets

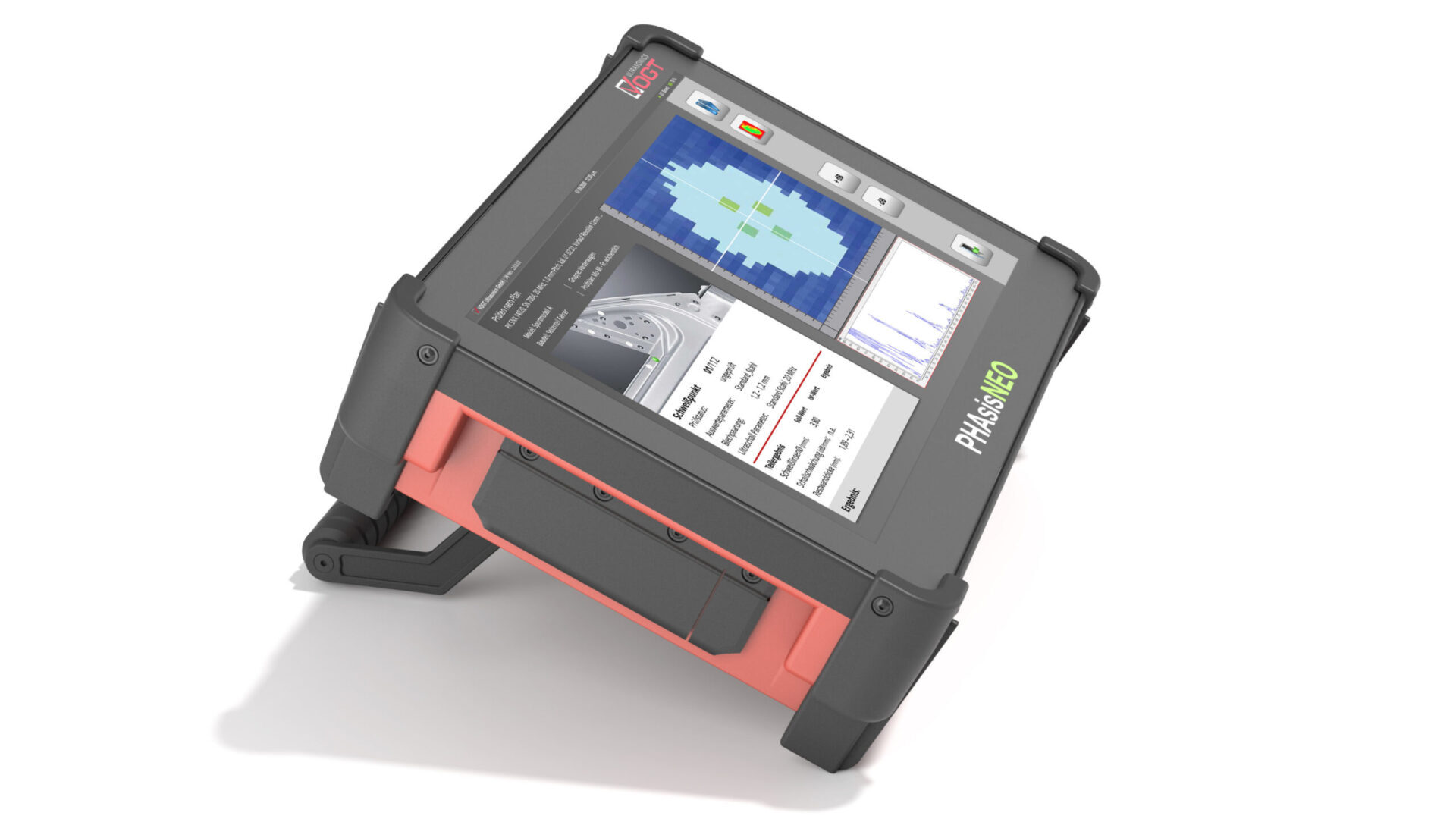

PHAsisNEO_liegen DE_C-Bild
Video abspielen

Highlights

  • Alles in einem Gerät: Prüfplanverwaltung, Prüfmittelüberwachung, abgesicherte Prüfung nach Prüfplan oder flexibel mit voreingestellten oder individuellen Parametern im Modus „Freie Prüfung“

  • Modus “Freie Prüfung”: Mit wenigen Klicks sofort prüfen dank mitgelieferten Standardparametersets

  • 121 Elemente in einer 11 x 11 Matrix für eine hohe Auflösung des Linsendurchmessers genauer als 0,35 mm

  • Speicherung aller A-Bilder für eine mögliche Nachbewertung und Korrelation zur zerstörenden Prüfung

  • Intuitive Bedienung mit Touchscreen, Tastatur oder Fernbedienung

  • Ideale Bedienung und Bildschirmdarstellung mit guter Sicht – auch aus der Ferne (13” mit 16:9 Widescreen)

  • Extrem hohe Bildfolge und Prüfgeschwindigkeit durch 20.000 Ultraschall-Messungen je Sekunde für die hochauflösende Schweißpunkterfassung

  • Minimale Einarbeitungszeit von ca. 4 Std.

  • Prüfung einer 3-Blech-Verbindung von nur einer Seite

  • Ein universeller Standard-Prüfkopf; Sonderlösungen möglich (z.B. für Grobkorn / Aluminium / schwer zugängige Bereiche)

  • Unterstützung von hohen Prüfkopffrequenzen bis 25 MHz für eine sichere Schweißpunktprüfung

Warum ein Phased Array Schweißpunktprüfgerät?

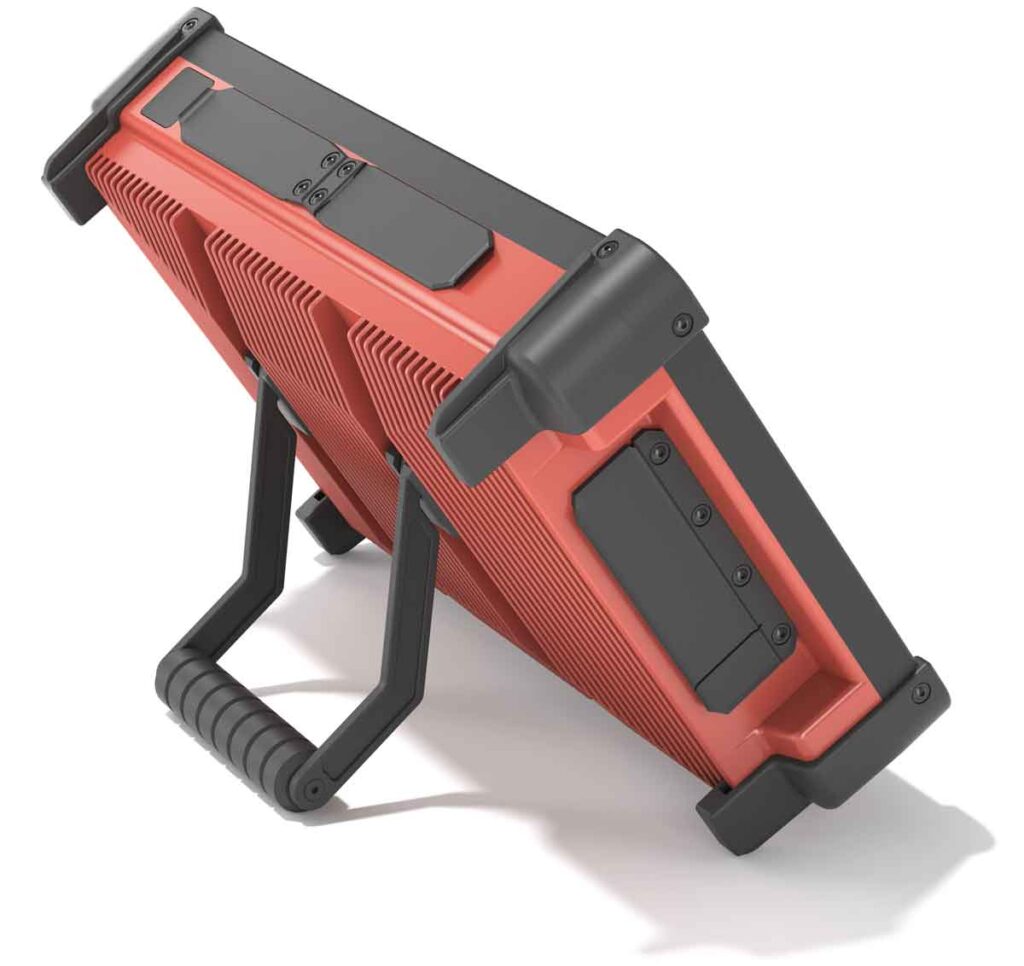

Abb.: PHAsisNEO® hat ein hochwertiges, pulverbeschichtetes Gehäuse mit Stoßschutz, austausch-barem Display und passiver Kühlung. Der schwenkbare Griff mit festen Arretierpositionen garantiert beste Sicht auf das Display.

Vorteile der Phased Array Ultraschall Technologie (PAUT) gegenüber konventionellem Ultraschall (UT):

  • Die bildgebende Darstellung des Punktes als Live-Bild (C-Bild) und als Ergebnis (D-Bild, tiefengenau) macht den Schweißpunkt „sichtbar“ und erleichtert die Beurteilung der Schweißpunktqualität

  • Durch die simultane Aufnahme von mehr als 700 Messpunkte ergibt sich für den Schweißlinsendurchmesser eine hohe Auflösung genauer als 0,35 mm. In Verbindung mit mathematischen Funktionen ergibt sich dadurch eine exakte Durchmesserermittlung auf Basis des reflektierten Ultraschalls.

  • Ein automatischer, bildgebender Bewertungsvorschlag sowie die Bestimmung des Schweißlinsendurchmessers auf Basis hinterlegter Parameter ermöglicht eine sichere Schweißpunktprüfung ohne Ultraschall-Expertenwissen.

  • Durch das simultane Abtasten eines größeren Prüfbereiches werden Prüfzeiten verkürzt.

  • Im Gegensatz zur Prüfung mit konventionellen Ultraschallprüfköpfen entfällt die Umrüstung des Prüfkopfes für verschiedene Prüflinge.

VOGT Ultrasonics Ihr zuverlässiger Partner

Demo vereinbaren

PHAsis Prüfsoftware

  • Einzelarbeitsplatz oder zentrale Verwaltung von Prüfmitteln, Plänen und Ergebnissen

  • Zugriffsrechteverwaltung

  • Prüfmittelüberwachung inkl. Terminierung für Kalibrierungen

  • Datenimport von Prüfplänen (CSV Dateien)

  • Datenexport von Prüfergebnissen (moderne REST Schnittstelle)

  • Abgesicherter Prüfablauf bis zur 100%igen Erfüllung durch voreingestellte Prüfpläne

  • Kabellose Prüfplan- und Datensynchronisation über WLAN zwischen Gerät und Server

  • Über eine standardisierte Schnittstelle kann PHAsis® mit kundenseitig vorhandenen Datenbanksystemen kommunizieren

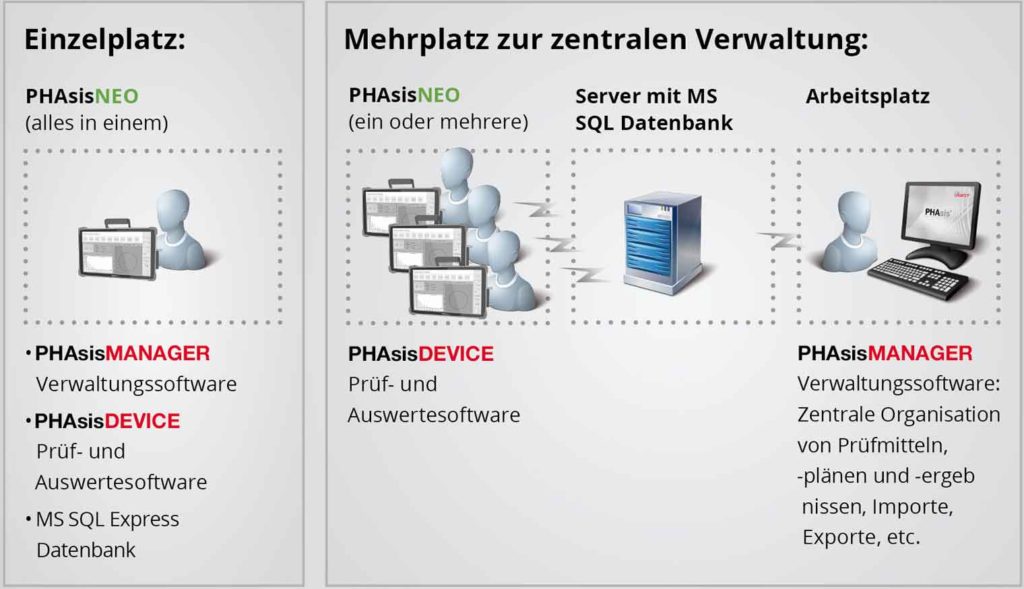

Bei der Nutzung mehrerer PHAsis®NEO Prüfsysteme kann die PHAsis®MANAGER Verwaltungs­software auf einem unabhängigen PC installiert werden. Von dort werden dann alle Informationen organisiert und mit den PHAsis®NEO Ultraschall­prüfgeräten synchronisiert:

PHAsis Ihr zuverlässigen Prüfsystem

Prüflösung anfragen

PHAsis im Einsatz:

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Modus „Prüfen nach Plan“ mit PHAsis
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Die PHAsisMANAGER Verwaltungssoftware
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Vorlaufstrecken der PHAsis Prüfsysteme
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Modus „Freie Prüfung“ mit PHAsis
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Zusammenbau der Wasservorlaufstrecke
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Prüfung von Titan Schweißpunkten für die Luftfahrtindustrie
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Vorlaufstrecken der PHAsis Prüfsysteme
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video: Prüfung von Titan Schweißpunkten für die Luftfahrtindustrie
